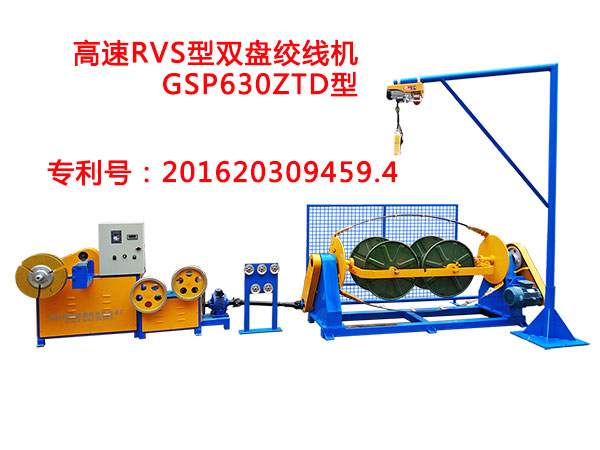

高速RVS雙盤絞線機GSP630ZTD型

中國實用新型專利：ZL201620309459.4

一、高速RVS雙盤絞線機用途：

       高速RVS雙盤絞線機GSP630ZTD型采用變頻調速，任意調節節矩范圍30-100毫米(也可根據客戶需求定做節矩)，按照設定的長度到米自動停機。該設備是兩根線的合股，每一轉是兩個節矩，是一種高速合股絞線的設備。合股絞線平方范圍0.3-6平方的銅軟線合股，銅單線2.5平方一下。該設備一是高速合股，二是解決了單絞機兩根線合股的弊端(單根線纏繞中心線出現的弊端)，三是比單絞快一倍的產量，四為到米自動停機(前后同步停機沒有死扭)，五是即合股又成卷打成盤，六是在20-69毫米的節矩范圍之內任意可調，七是增加了止扭校直機，杜絕成卷打盤后的扭“8”字現象，八配套了懸臂吊設備，解決了上下線盤的困難，九是不挖坑，在地平面安裝固定。(高速RVS雙盤絞線機又叫對絞機、被復線機、被覆線機，本機既可實現雙絞也可以單絞。）

二、高速RVS雙盤絞線機技術參數 ：

1、中心盤直徑：Φ630mm
2、收線盤直徑：Φ400mm （寬度60~100mm，內芯直徑150mm）
3、絞籠最大轉速：500r/min
4、計米形式：電子式計米
5、排線裝置：光杠排線器GP20型
6、電機功率：2.2kw
7、絞合節距：30～100mm（任意可調）
8、弓絞結構：同步絞合
9、適用于1~6平方兩根線的合股（0.3~0.75平方的電線可根據實際情況半盤或滿盤）

三、高速RVS雙盤絞線機設備配置：

1、雙盤絞線機GSP630TD型一臺+4KW電機
2、止扭校直機ZNX型一臺
3、護網二個
4、牽引排線收線+電器柜一臺
5、吊裝設備：600KG一套
