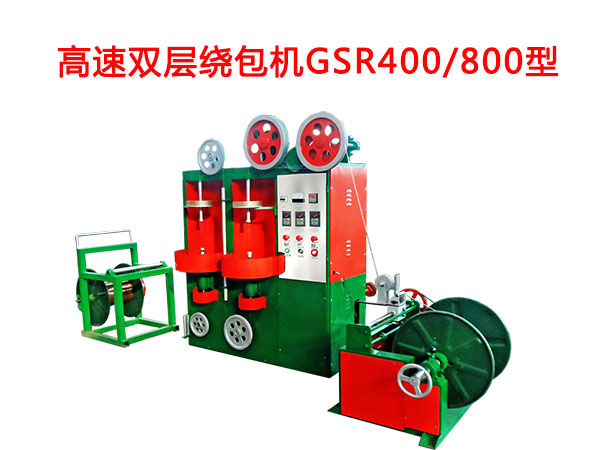

高速雙層繞包機GSR400/800型

中國實用新型專利：ZL201620904544.5








一、繞包機用途：

繞包機適用銅線或線纜表面雙層高速包紙包帶用。如：云母帶、鋁箔、聚酯帶、鋁塑復合帶等。

二、繞包機技術參數：

1、繞包節距：無級變速（調節）
2、適用線徑：Φ0.6～Φ10mm
3、帶盤直徑：Φ250～Φ300（內孔Φ50mm）
4、收線盤徑：Φ630~800mm
5、電機功率：三相380V     2.2千瓦變頻調速
6、包帶轉速：2500轉/分
7、收線裝置：摩擦片離合式
8、排線裝置：光桿排線器GP30型

三、繞包機設備配置：

1、有軸式升降放線機YF630型一臺
2、高速雙層繞包機GSR400型一臺（設備附件：批刀一個，502膠水一瓶，5mm粘膠帶一盤，換盤頂 柱一個,進線模具三個，繞包后模具三個）
3、無軸收排線機WSP800型一臺

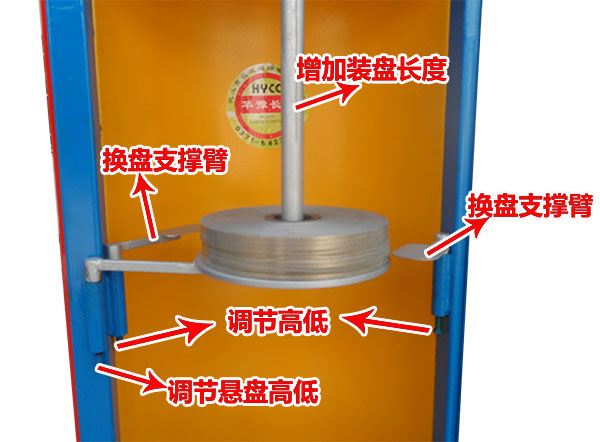

這種高速云母帶繞包機，比原來的高速云母帶繞包機增加了換盤的裝置，原來的繞包機在換盤的時候，一個人不太容易操作，因為云母帶比較重，一只手上推云母帶，一只手換裝云母帶，云母帶少的時候可以，云母帶多的情況下，一個人換裝是不行的，必須有一個人幫忙才能換裝云母帶。這是經過改進后的機器圖片。原來買過我們廠高速云母帶繞包機的廠家，只要你們需要，我們可以免費給你們寄這些配件，有利于你們的生產和減少另外一個人幫忙。只要客戶提出有利于生產有利于提高產量，我們都會加以改進。歡迎新老客戶前來洽談采購。李學信13903825045


說明：1、直徑630mm的線盤，承重銅線500公斤，在高速繞包機上繞包云母帶等其他繞包材料后，每盤500公斤的銅絲經繞包后，若用直徑630mm的線盤收線，則能繞包一半的銅絲，若用直徑800mm的線盤收線，則可以直接把500公斤的銅絲繞包后收在直徑800mm的線盤上。
