桶裝云母帶單層繞包機TDRB400-630型

中國實用新型專利：ZL 201720641653.7

一、桶裝云母帶單層繞包機用途：

桶裝云母帶單層繞包機是在高速繞包機基礎上改進的新型設備。該設備由30分鐘換一次云母帶，經改進后使用桶裝云母帶，每三個小時換裝一次云母帶，該設備有斷帶、無帶停機，斷帶報警功能。該設備可無人操作，節省人工成本，提高工作效率，適用銅線或線纜表面繞包。如：云母帶、鋁箔、聚酯帶、鋁塑復合帶等。

二、桶裝云母帶單層繞包機技術參數：

1、繞包節距：無級調節（斷帶停機）
2、適用線徑：Φ1.0～Φ10mm
3、帶盤直徑：Φ260（內孔Φ70mm，帶高80mm）
4、收線盤徑：Φ630×475mm×56mm（或125mm）
5、電機功率：三相380V   4千瓦變頻調速
6、包帶轉速：1500轉/分
7、收線裝置：摩擦離合式
8、排線裝置：光桿排線器GP30型

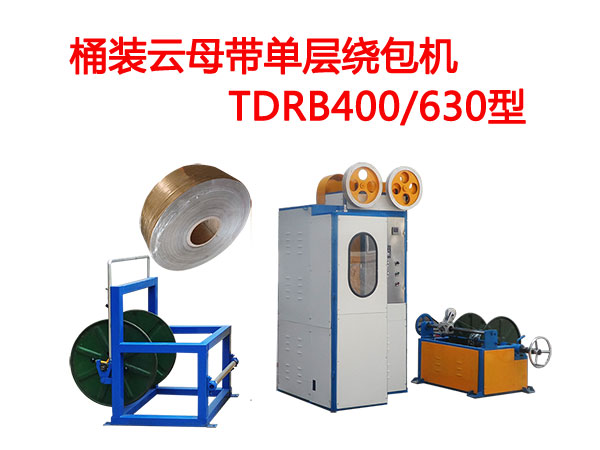

三、桶裝云母帶單層繞包機設備配置：

1、有軸式升降放線機YF630型一臺
2、桶裝云母帶單層繞包主機TDRB400型一臺
（設備附件：批刀一個，502膠水一瓶，5mm粘膠帶一盤，換盤頂 柱一個,進線模具三個，繞包后模               具三個）
3、無軸收排線機WSP630型一臺（采用WSP800型，另加2600元）

說明：1、直徑630mm的線盤，承重銅線500公斤，在高速繞包機上繞包云母帶等其他繞包材料后，每盤500公斤的銅絲經繞包后，若用直徑630mm的線盤收線，則能繞包一半的銅絲，若用直徑800mm的線盤收線，則可以直接把500公斤的銅絲繞包后收在直徑800mm的線盤上。2、該設備增加繞包斷帶停機功能，剎車采用大功率變頻器內置自剎裝置。動力采用4kw電機，實現斷帶即刻停機。該裝置是其它繞包機無法替代的專項功能。
