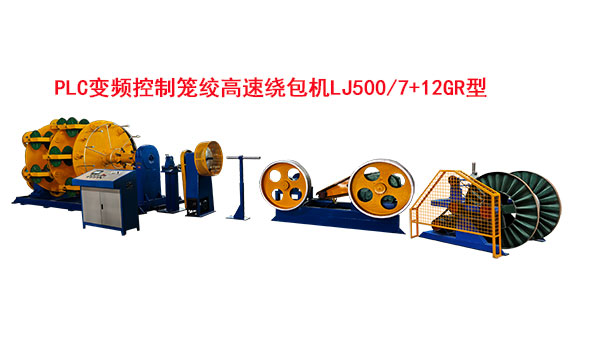

PLC變頻控制籠絞高速繞包機LJ500-7+12GR型
一、用途：
籠絞機（又稱籠式絞線機）是一種廣泛應用于電線電纜制造領域如：控制電纜、橡膠電纜、銅絞線、鋁絞線及銅軟絞線的專用設備，主要用于將多根單股金屬導線（如銅、鋁等）按特定規則絞合成一股符合標準的結構，從而提升線纜的機械性能、導電性能及柔韌性。采用PLC自動化控制系統，為籠絞機提供智能化、高精度、高可靠性的核心優勢，確保絞合均勻性，減少斷線、變形等問題。
二、技術參數：
1、線盤規格：PN500型（Φ500×L375×d56 ）
2、收線盤規格：PN1250型
3、絞合根數：7、19根
4、絞合節距：PLC觸摸屏任意調節節距200-600mm
5、絞合規格：
a. 銅芯聚氯乙烯絕緣安裝軟電線AVVR型
b.銅芯聚氯乙烯絕緣纏繞屏蔽護套軟電線
c.野外用移動式橡膠電纜WYJHQ型
d.信號電纜、控制電纜、電力電纜
5-1、牽引輪直徑：900mm（牽引動力：4kw/4型+減速裝置）
6、絞合轉速：5-40轉/分
7、繞包電機：4kw（繞包盤芯55mm）
8、主機電機：15kw
9、收線升降電機：1.5kw
10、力矩傳動機：LJT132-40/4型
11、排線形式：光杠排線GP40型
12、PLC同步調速變頻電器控制柜
三、設備配置：
1、籠絞主機LJ500/7+12型一臺
2、電機15kw/4型一臺
3、高速同心繞包機GRB400型一臺
4、雙輪牽引機STQ900型一臺
5、電動升降收線機DSSX1250型一套
6、PLC同步調速變頻電器控制柜一臺
7、主機護網兩個
