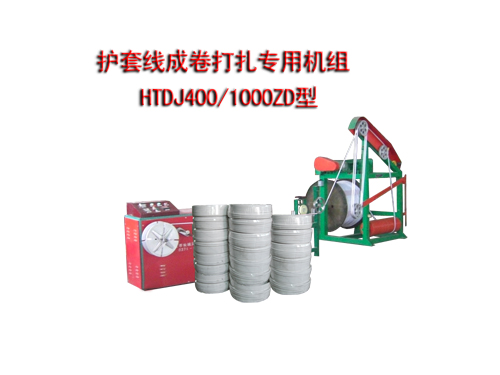

護套線成卷打扎專用機組HTDJ400/1000ZD型



一、護套線成卷打扎專用機組用途：

護套線成卷打扎專用機組(繞線機)適用于護套電線成圈及打扎。該產品生產效率高、排線質量好，解決了業界護套電線成圈打扎與大線盤聯動生產的難題。

二、護套線成卷打扎專用機組具有以下特點：

1、裝、卸收線盤快速、方便。放線自動剎車不亂線。放線盤采用升降機構，減輕人工勞動。
2、自動排線采用特殊裝置、成盤打扎速度快。
3、電線成圈后，可迅速捆扎與輕松取下，效率高，用時短。
4、排線整齊、美觀。

三、護套線成卷打扎專用機組技術參數：

1、線盤外徑:Φ400mm
2、線盤內芯:Φ160mm（根據用戶選裝）
3、線盤寬度:100mm（可調，根據用戶選裝）
4、護套電線成卷最大線徑:Φ6.8×12mm（或10²圓電線）
5、成卷打扎時間:1分鐘
6、電機功率:3.7kw（變頻電機）
7、放線盤規格:PN630、800、1000（根據用戶線盤內孔制作）
8、護套電線平方:1.5、2.5、4、6（10²鋁塑、銅塑電線單芯線徑）
9、放線盤升降形式:絲杠式（升降電機1.5kw-4級）
10、放線盤安裝形式:有軸式
