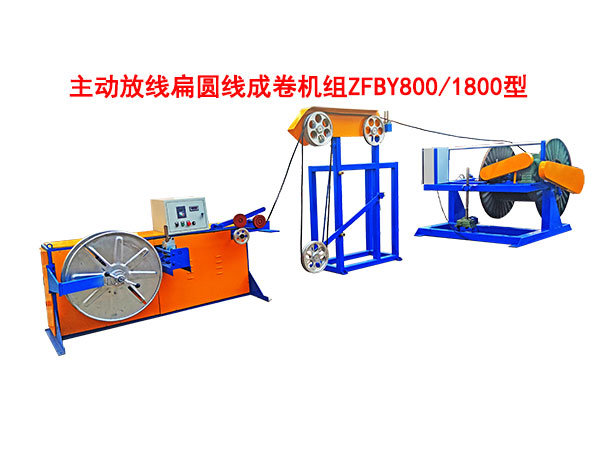

主動放線扁圓線成卷機組ZFBY800/1800型
一 、主動放線扁圓線成卷機組用途：
主動放線扁圓線成卷機組適用于圓線 、扁護套線
，扁光纜成圈的打扎
。該產品生產效率高
、排線質量好，解決了業界圓線、扁護套線成圈打扎與大線盤聯動生產的難題
。
二 、主動放線扁圓線成卷機組技術參數：
1、線盤外徑： Φ800mm
2、線盤內芯：扁線圓線內芯Φ300mm
3、線盤寬度：120mm（可調，根據用戶選裝）
4、排線形式：GP30型光杠排線
5、扁護套電線成卷最大線徑 ： Φ6.8×12mm（或902以下圓電線）
6、計米形式：電子計米APM型
7、電機功率：3kw（4kw變頻電機）
8、放線盤規格： PN1400-1800型（根據用戶線盤內孔制作）
9、放線盤升降形式：電動式升降盤具（升降電機1.5kw）
10、放線盤安裝形式： 無軸式
11、主動放線電機：18.5kw
12、主動放線減速器：WPS120型 （速比1:10）
13、主動放線控制器：ZDK型
14、雙向調節機：ST400型+調速器
三、主動放線扁圓線成卷機組設備配置：
1、打盤主機DP800型一臺
2 、雙向調節機ST400型一臺
3、主動放線機ZFX1800型一臺
