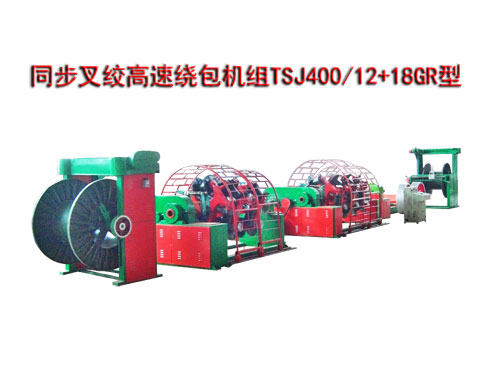

同步叉絞高速繞包機組TSJ400/12+18GR型






一、同步叉絞高速繞包機組機器用途：

同步叉絞高速繞包機組專供電線廠生產制造銅絞線、鋁絞線或鋼芯鋁絞線及多股絞合繞包阻然帶、阻水帶、聚脂帶、云母帶等控制線纜、信號線纜之一機多用專業設備。

二、同步叉絞高速繞包機組主要技術參數：

1、單線直徑：鋁、銅線徑2.15～3.60mm 控纜線徑2.5～4.5mm
2、絞合線直徑：鋁、銅線徑12.48~25.2mm 控纜線徑（用戶自定）
3、絞線截面：鋁、銅線徑90～300mm 控纜線徑（用戶自定）
4、絞線節距：162—327.6mm
5、主機轉速：一段113轉，二段94轉
6、牽引輪直徑：Φ1040mm
7、出線速度：18～30米/分
8、高速繞包轉速：1500轉/分（無級可調節距）
8-1、繞包電機：1.5kw
8-2、芯線孔徑：32mm
8-3、繞包盤徑：400mm（內芯50mm）
9、主電機功率：11kw調速電機
10、液壓推動器：YT1-45Z/6型
11、盤具型號：PN400型
12、安裝線盤數量：30只
13、收線盤直徑：Φ1400mm
14、放線升降電機：1.5kw
14-1、放線盤直徑：Φ800～1250mm
15、力矩傳動機：LJ132-40/4型
16、光桿收排線機：①升降電機1.5kw ②光桿排線器：GP40型
17、配電柜：同步調速電器柜

三、同步叉絞高速繞包機組主要設備配置：

1、叉絞400-12盤、18盤主機各一臺
2、高速單層繞包機GR400型一臺
3、雙輪牽引機SLQ1040型一臺
4、節距輪70-300平方一套
5、力矩傳動機LS250型一臺
6、收排線機SPX14000型一臺
7、電磁調速同步控制柜一臺
8、放線機FX1250型一臺
