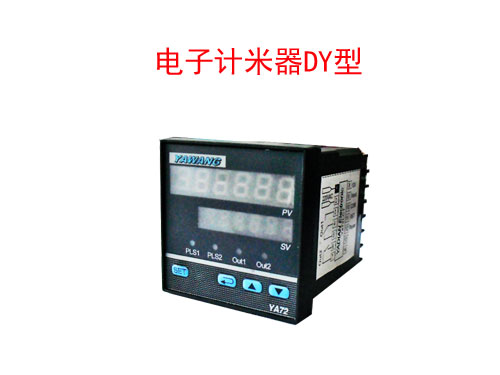

電子計米器DY型

一、測控面板


二、技術參數


參 數 項	參 數
供電電源	AC220V、50HZ
環境溫度	0～50℃
環境濕度	≤85％RH
外形尺寸	72×72×110
開孔尺寸	91×45
繼電器觸點容量	阻性5A/220VAC
整機功耗	P≤3W

 三、按鍵說明





鍵標識	設定參數時的功能		運行時（計米時）的功能
	主要功能	附加功能
SET	進入設定
	選位	設定總長和周長時，按住不松可以設定小數點的位置	清零（使計米數值歸零）
	變更被選位（閃爍）增
	變更被選位（閃爍）減

表說明： 按SET鍵和 鍵20秒恢復默認參數

四、設定方法









設定項	代碼	設定項名稱	取值范圍/取值定義	預設值	預設值	預設值
按SET鍵可進入設定組
1	A-01	總長	±0.01~999999米（顯示位數＝6）　每盤長度	100米	95米	93米
2	A-02	周長	0.00001~999999米（設置周長）計米輪周長0.5米	0.5米	0.5米	0.5米
3	A-03	磁鐵數量	1～30（默認為一）一般半米輪上配一個磁鐵	1	1	1
4	A-04	報警值	±0.01~999999米（這個數值必須小于總長才能起報警作用） 報警值若為100米，此設定值應為92米，即每盤的總長應少8米為準（100米-8米＝92米，以此類推）	92米	87米	85米

說明：①設置每盤電線總長（米）：按功能鍵SET鍵，上顯示屏PV顯示代碼為A-01，下顯示屏顯示數值，即為設定每盤電線總長的設定代碼，下顯示屏SV顯示每盤電線要設定的米數（例：每盤電線要100米，即設定為0100.00），用選位鍵選定位置，用變更 鍵或改變數值。（若要95米長的電線，即設定0095.00即可，以此類推）

②設定計米機上檢測輪的周長：計米機上的檢測輪周長是0.5米。按功能鍵SET，待上顯示屏PV顯示為A-02時，調整下顯示屏SV的數值。例：檢測輪周長500毫米時，即調整為00.50000。即小數點后的數值顯示為分米、厘米、毫米、絲米、微米。計米輪上的周長可大可小，應根據每盤線的長度確定后，再調整計米輪的周長輸入值③設定磁鐵數量 ：再按SET鍵，上顯示屏顯示代碼A-03，下顯示屏顯示數值，（一般磁鐵數量選擇1，即選擇一個磁鐵）。④設定報警值：再按SET鍵，上顯示屏顯示代碼A-04，下顯示屏顯示數值，按鍵選擇被選位（閃爍的數字），按或鍵變更數字。⑤再按SET鍵（退出設定），顯示屏出現“0”。
在設置總長和周長時，可以設定小數點，方法是按住 鍵不松?？傞L可以保留到小數點后兩位， 周長可以保留到小數點后五位。（不管小數點在哪個位置，小數點前的那個單位永遠是米，后面的 單位依次為分米，厘米……）











設定項	代碼	取值范圍/取值定義				預設值
B設定組，按 SET 鍵 10 秒可進入B設定組
1	B-01	定長取樣數	0～3	0	80Hz	0
				1	4000 Hz(推薦)
				2	10000 Hz
				3	20000 Hz
2	B-02	工作模式	0～3	0	到達設定值,顯示值保持，輸出有效直到手動或外接復位 (N模式)	1
				1	到達設定值,顯示復位，重新計數,輸出有效n秒自復位 (C模式)
				2	到達設定值,顯示值保持,輸出有效n秒后顯示與輸出同時復位(R模式)
				3	到達設定值,顯示值繼續計數,輸出有效，直到手動或外接復位(F模式)（推薦）
3	B-03	輸出延時	0.01～99999 秒 設為 0 時恒定 100 us			1
C設定組，按 SET 鍵 14 秒可進入C設定組
1	EES	掉電保存	0 ～ 1 (EES =1，掉電時保存計數值與狀態)			1
2	InSL	信號電平	0 ～ 1 (輸入電平低有效/高有效 )			0
3	IdSL	設定項顯示	0 ～ 1 (代碼顯示/ 序號顯示)			1
4	Loc	設定鎖	0 ～ 1 (Loc =1，禁止除 A組外的設定)			0
